斜管沉淀裝置，又叫斜管沉淀池、斜板沉淀池，斜管沉淀裝置是污水處理的一種配套設備

一、工作原理

1.淺層沉降理論。

在沉淀池有效容積一定的情況下，池身越淺，沉淀面積越大，去除效率也越高。

2.斜板沉淀池工作原理。

斜板沉淀池又稱淺層沉淀池，在池中將平行薄板按45度～60度傾斜設置，廢水從斜板下面，通過薄板間通道向側上方流去，懸浮物沉積在斜板上，自動滑落進入污泥斗。

二、內部構造

      它由斜板(管)沉淀區、進水配水區、清水出水區、緩沖區和污泥區組成，斜板(管)與水平面呈60度角，長度通常為1.0m左右，斜板凈距(或斜管孔徑)一般為80～100mm。斜板(管)區上部清水區水深為0.7～1.0m，底部緩沖層高度為1.0m。

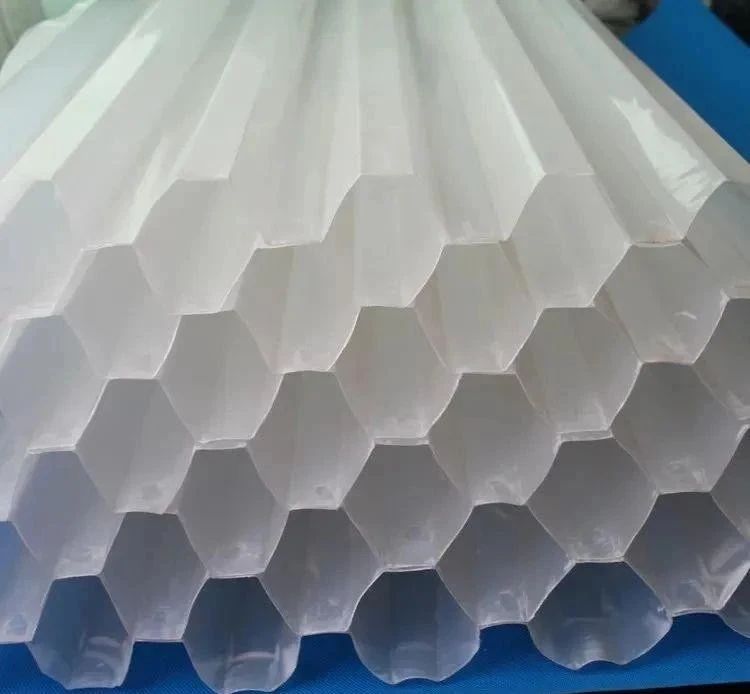

       斜管材料要求輕質、壁薄、堅固、無du而價廉。多采用塑料和玻璃鋼，也有用石棉水泥和石棉瓦楞板，涂以樹脂加固層作斜板的。也可做成蜂窩狀管形，稱為斜管沉淀池。

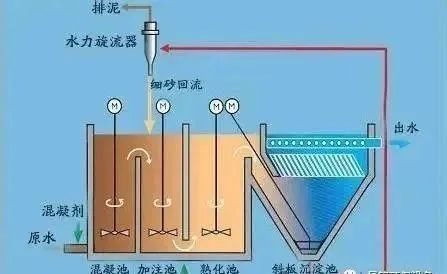

斜板（管）沉淀池是指在沉淀區內設有斜管的沉淀池。組裝形式有斜管和支管兩種。在平流式或豎流式沉淀池的沉淀區內利用傾斜的平行管或平行管道(有時可利用蜂窩填料)分割成一系列淺層沉淀層，被處理的和沉降的沉泥在各沉淀淺層中相互運動并分離。根據其相互運動方向分為逆(異)向流、同向流和側向流三種不同的分離方式。每兩塊平行斜板間(或平行管內)相當于一個很淺的沉淀池。

三、斜板（管）沉淀池的原理優勢：

①利用了層流原理，提高了沉淀池的處理能力;

②縮短了顆粒沉降距離，從而縮短了沉淀時間;

③增加了沉淀池的沉淀面積，從而提高了處理效率。

四、斜板（管）沉淀池的用途：

斜板（管）沉淀池既可以作為氣浮法，升化法等水工藝的配套設備，也可以單級處理多種污水。

例如：

1、電鍍廢水中含多種金屬離子的混合廢水、鉻、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。

2、煤礦、選礦廢水可使?jié)岫仍?00-1500毫克/升降至5毫克/升。

3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。

4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。

5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。

五、斜板（管）沉淀池的優點：

1、結構簡單、無易損件、經久耐用、減少維修。

2、運行穩定、容易操作。

3、動力少、節約能源。

4、占地省、投資少、上馬快、效率高。
